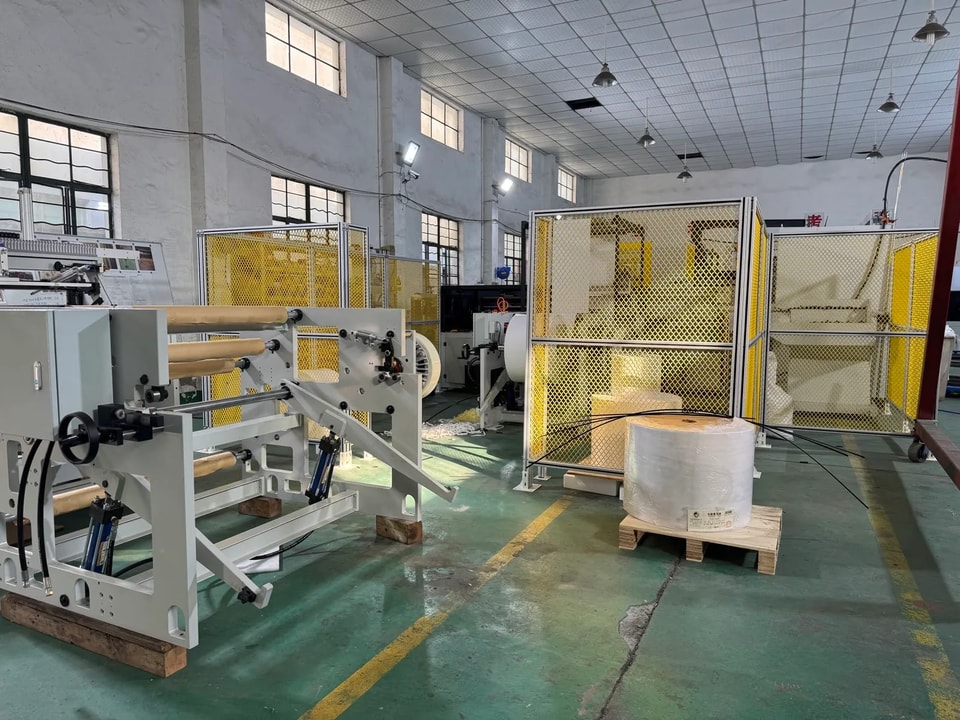

Líneas de conversión de rollos para plotter y vinilo

Corte longitudinal, rebobinado y embalaje automáticos de papel para planos de ingeniería, papel para patrones de confección y rollos de vinilo; la misma línea produce rollos con y sin mandril.

Solicite un presupuestoQué debe enviarnos

Aplicaciones

Rollos de gran formato, totalmente automatizados

Ante el aumento de la demanda mundial de rollos de papel para plotter y de vinilo, los transformadores necesitan equipos de corte longitudinal totalmente automatizados. Las líneas GPPE para rollos de plotter automatizan el corte, el rebobinado y el embalaje a velocidades de hasta 500 m/min, sin necesidad de que los operarios supervisen cada etapa.

  • Papel para plotter de ingeniería y CAD
  • Papel para patronaje de prendas
  • Rollos de vinilo
500Velocidad máxima de rebobinado (m/min)
80 %Menos mano de obra con una línea totalmente automatizada
1:3Un operario puede manejar 3 máquinas
2 en 1Rollos con y sin mandril en una sola línea

Líneas y especificaciones

Dos rangos de ancho de bobina madre

ParámetroVersión anchaVersión estándar
Ancho de la bobina madre1100–2000 mm800–1500 mm
Diámetro máximo de la bobina madre1200 mm1200 mm
Diámetro máximo del rollo terminado250 mm250 mm
Diámetro interior del mandril25–50 mm25–50 mm
Gramaje del material40–200 g/m²40–200 g/m²
Velocidad máxima de rebobinado500 m/min500 m/min

Las especificaciones corresponden a las configuraciones estándar de GPPE. La configuración final dependerá del material y de los requisitos del rollo terminado.

Modelos y configuración

Modelos disponibles y cómo elegir

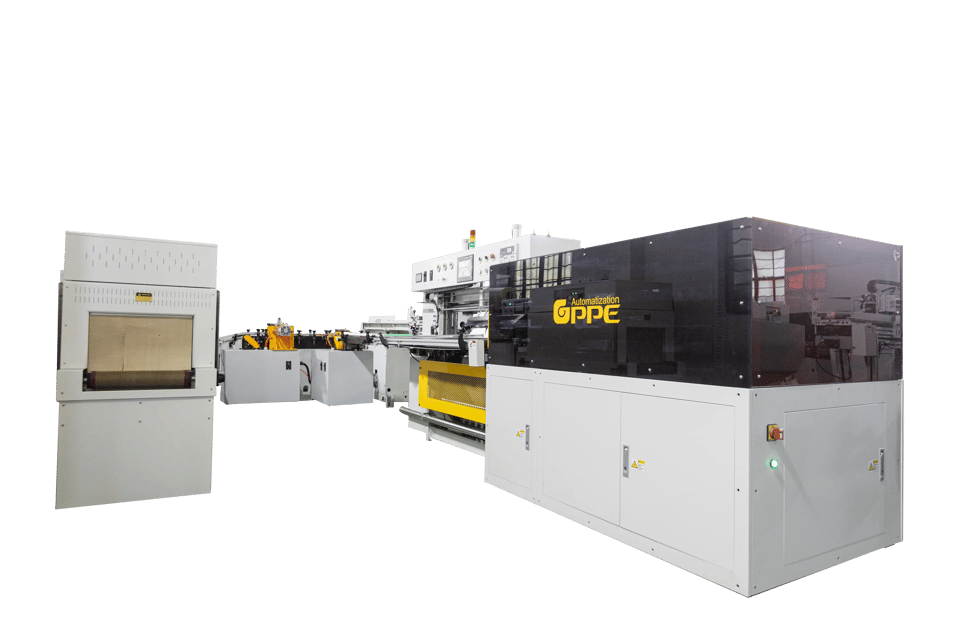

Líneas totalmente automáticas de impresión, corte longitudinal y embalaje para rollos de papel para plotter.

ModeloAutomatizaciónOperadoresRollo madreMaterialEficiencia
GP-FAL1100-WPTotalmente automáticoSin operador dedicadoAncho: 1100 mm; diámetro exterior: 1270 mm40–200 g/m²35 s/ciclo (100 m)
GP-FAL1500-WPTotalmente automáticoSin operador dedicadoAncho: 1500 mm; diámetro exterior: 1270 mm40–200 g/m²35 s/ciclo (100 m)
GP-FAL2000-WPTotalmente automáticoSin operador dedicadoAncho: 2000 mm; diámetro exterior: 1270 mm40–200 g/m²35 s/ciclo (100 m)

Funciones estándar

  • Desbobinado
  • Corte longitudinal
  • Rebobinado
  • Corte
  • Sellado del extremo del rollo
  • Transporte de mandriles
  • Alimentación de ejes para mandriles
  • Cierre del extremo de la etiqueta
  • Separación de rollos y aplanado de los extremos
  • Empuje y conteo de rollos
  • Transporte
  • Embalaje

Funciones opcionales

  • Impresión
  • Secado
  • Retirada y enfardado de residuos
  • Guiado de banda
  • Acumulador
  • Desbobinado sin eje
  • Control de tensión servoaccionado
  • Formado de cajas y embalaje
  • Sellado de cajas de cartón
  • Paletizado
Clientes
Líneas de corte longitudinal y rebobinado para papel y film
Aplicaciones
Impresión, corte longitudinal, transformación y embalaje de productos de impresión digital y papel para plotter

Cómo elegir su línea

Incluya las respuestas a estas preguntas en su consulta y nuestros ingenieros le recomendarán un modelo y una configuración.

  1. Cuéntenos más sobre los productos y servicios de su empresa.
  2. ¿Qué ancho de máquina prefiere para la producción: 1100 mm, 1500 mm o 2000 mm?
  3. ¿Cuántas toneladas de rollos prevé transformar al mes con la nueva máquina?
  4. Tipo de embalaje: ¿POF transparente o PE negro?
  5. Impresión flexográfica: ¿1 color, 2 colores o más (hasta 6 colores en línea)?

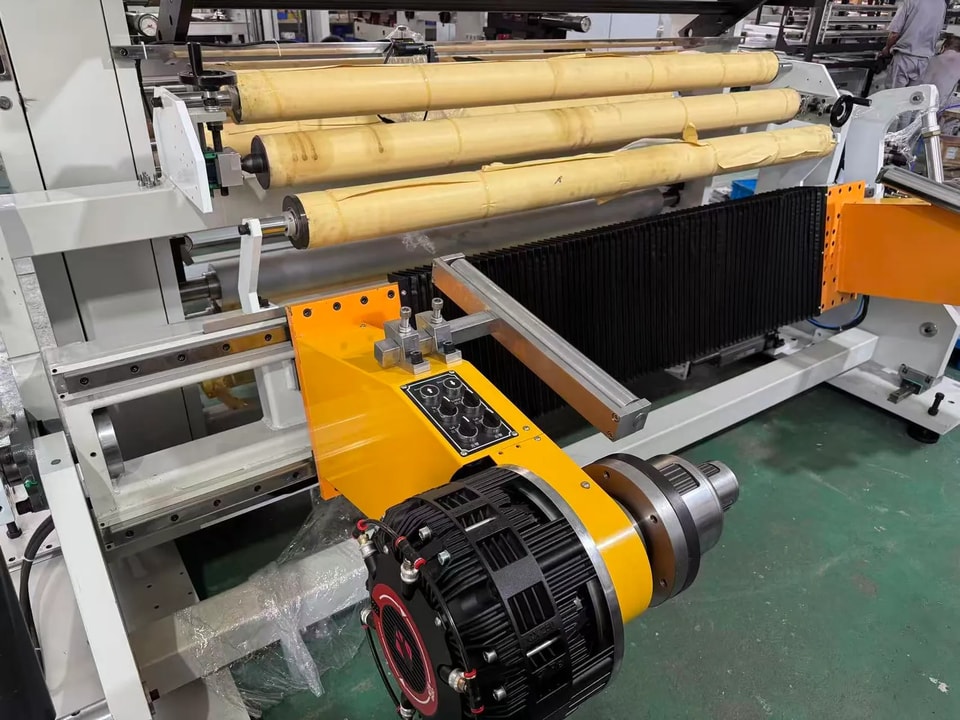

Unidad de desbobinado de una línea de conversión de GPPE

Ventajas de la línea

Diseñada para una producción continua

  • Alta velocidadVelocidad de rebobinado de hasta 500 m/min.
  • Línea totalmente automatizadaReduce la mano de obra en un 80 % y aumenta la eficiencia en un 100 %.
  • Un operario, tres máquinasLa automatización permite que un solo operario supervise varias líneas.
  • Con mandril y sin mandrilUna sola línea puede producir ambos tipos de rollo.

Solicite un presupuesto

Planifique su línea de rollos para plotter

Envíenos los siguientes datos y nuestros ingenieros recomendarán una configuración de línea adecuada para sus productos y volumen de producción.

Solicite un presupuestoContáctenos
  • Producto: papel de dibujo, papel para patrones o vinilo
  • Material y gramaje (g/m²)
  • Ancho y diámetro del rollo madre
  • Ancho, longitud y diámetro del rollo terminado
  • Diámetro interior del mandril o sin mandril
  • Producción diaria prevista
  • Método de embalaje
  • País de destino y suministro eléctrico
